LA SEGUNDA
Tablero General de Baja Tensión TGBT y Tablero Corrector del Factor de Potencia CFP para la obra nuevo Núcleo de La Segunda localizada en Alvear provincia de Santa Fe.
El equipamiento principal fue construido con el Sistema Funcional Blokset de Schneider Electric según las normas internacionales IEC 61439.1/2 (Conjuntos Verificados) e IEC 61641-v3 (Tableros a Prueba de Arco Interno).
El nuevo tablero TGBT, cuenta con dos entradas de alimentación desde Transformadores de aislación seca de 1000 KVA de iguales características, una entrada de Grupo electrógeno también de 1000 KVA y una entrada de energía renovable (paneles fotovoltaicos) de 50 KW.
El enclavamiento eléctrico entre las distintas entradas y el deslastre de cargas cuando ingresa el equipo generador es controlado por medio de un PLC.
CARACTERÍSTICAS CONSTRUCTIVAS
- Tension de alimentacion 3 x 380 / 220 V - 50 Hz
- Tension de empleo 690 V - 50 Hz
- Corriente nominal 1.600 A
- Corriente nominal de corta duracion admisible 50 kA eff. - 1 s
- Terminacion color RAL 7035.
- Grado de Proteccion IP 31.
- Compartimentacion forma 2b.
- Barras principales planas horizontales de 2 x 80 x 5 mm por fase mas neutro.

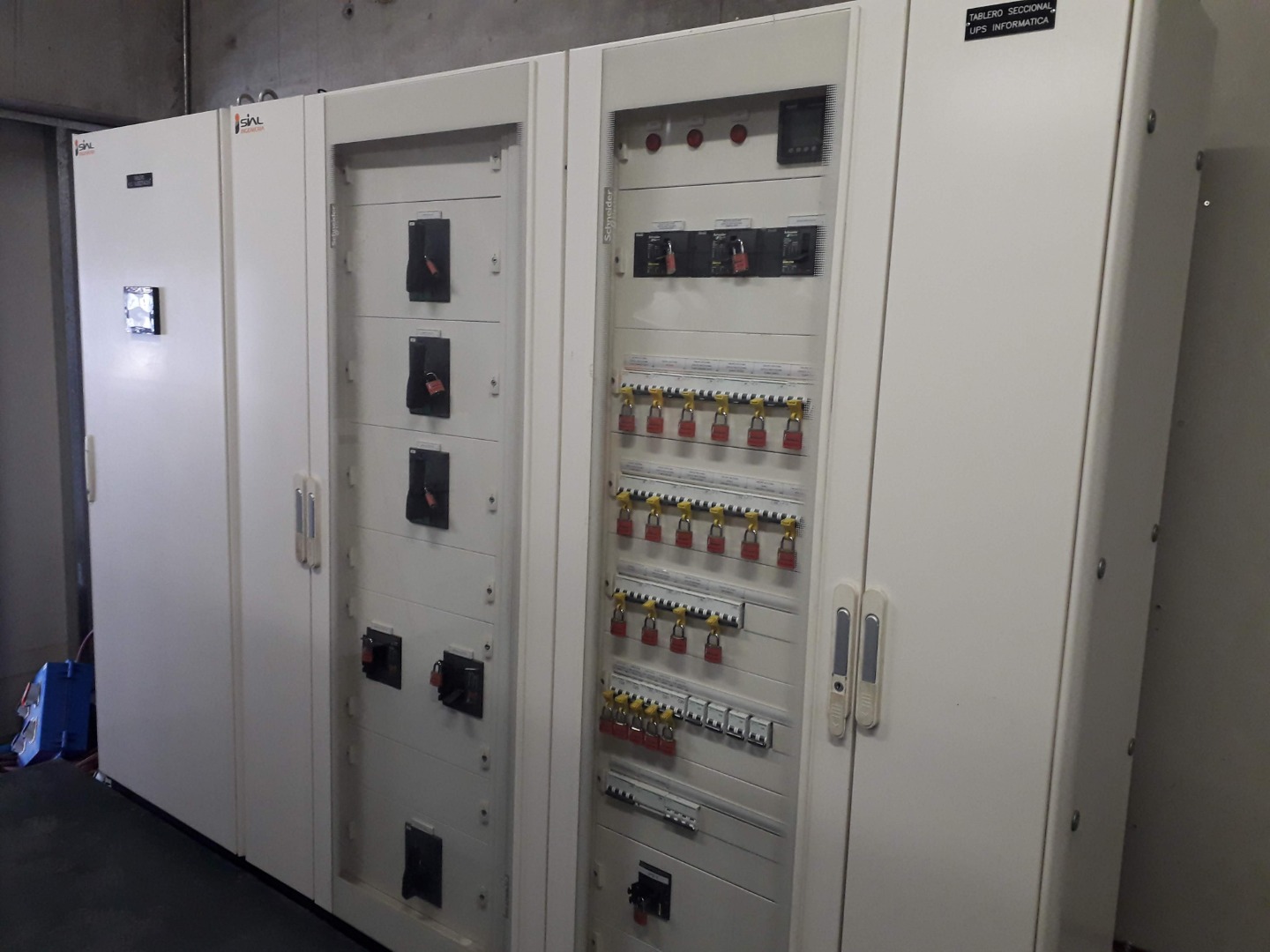

TABLEROS SECCIONALES
Los 67 tableros seccionales que conformaron la provisión fueron construidos con el Sistema Funcional Prisma P y Prisma G según las normas internacionales IEC 61439.1/2 (Conjuntos Verificados). Aquellos dedicados al control de iluminación cuentan con un PLC que, por medio de sensores lumínicos, habilita la cantidad de circuitos optimizando el consumo de energía.
