AutomatizaciÃ³n y control

ESTACIÃ“N TRANSFORMADORA MOCORETÃ

Puesta en servicio de Scada, HMI y protecciones elÃ©ctricas de baja, media y alta tensiÃ³n en la nueva estaciÃ³n transformadora ubicada en la localidad de MocoretÃ¡ Corrientes.

Se realizó una puesta en servicio durante una semana en conjunto con personal de Ingeniería Eléctrica SRL, en la cual se configuraron las comunicaciones de los distintos IEDs (inteligent electronic device) cómo son las protecciones eléctricas de baja,media y alta tensión, switches de comunicación en cobre y fibra óptica, multimedidores, GPS, entre otros, en los siguientes protocolos:

-Transmission Control Protocol/Internet Protocol (TCP/IP)

-Modbus Remote Terminal Unit (RTU)

-Distributed Network Protocol (DNP3)

-Network Time Protocol (NTP)

-Simple Network Management Protocol (SNMP)

-IEC61850

Diseño de pantalla HMI desde donde se pueden supervisar las distintas áreas de la estación transformadora como así también el estado y control de cada IED.

Parametrización de comunicaciones para vincular la ET con el centro de comando de operaciones (CCO) desde donde remotamente pueden supervisar y controlar la misma.

Equipos empleados de la estación:

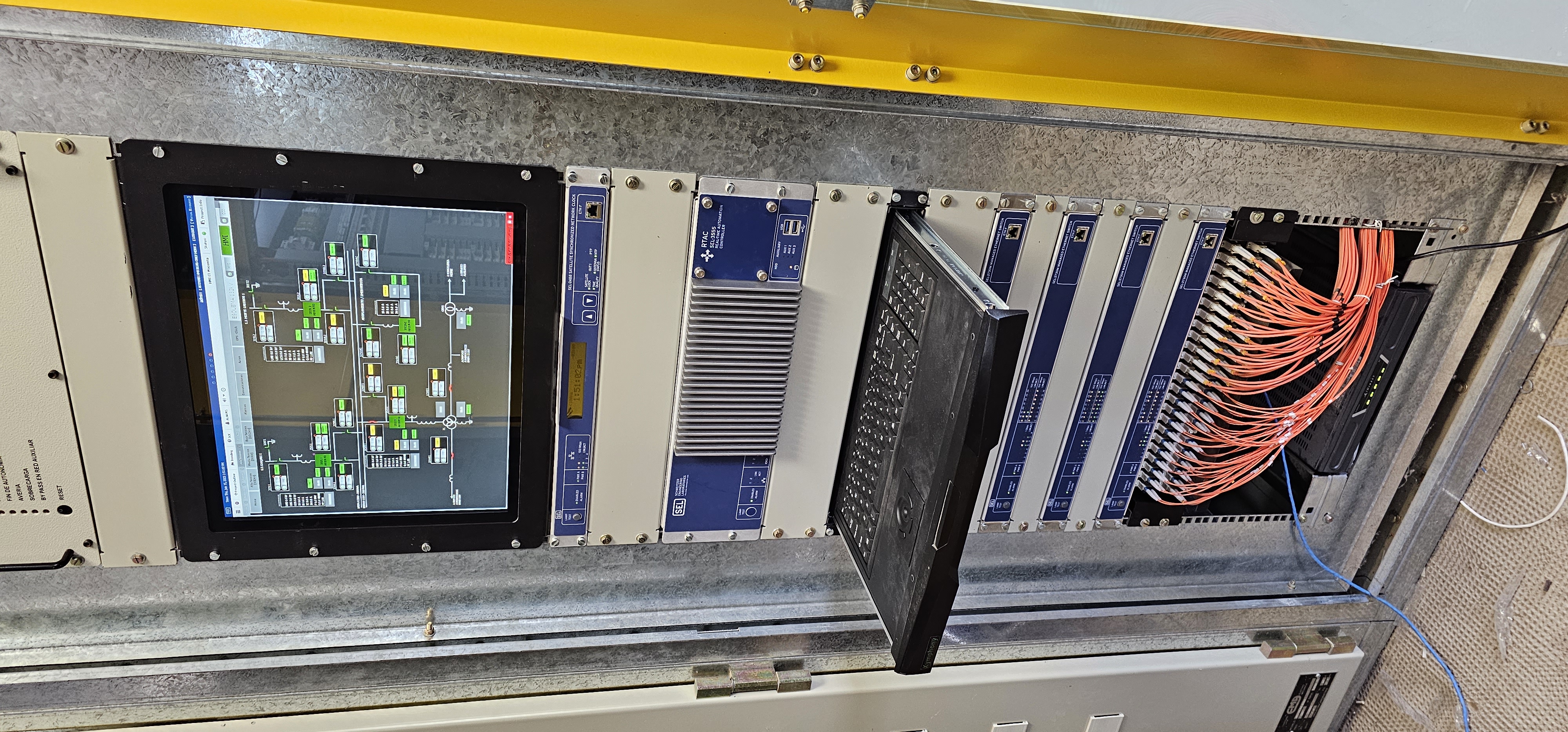

-SEL 3555 (RTAC)

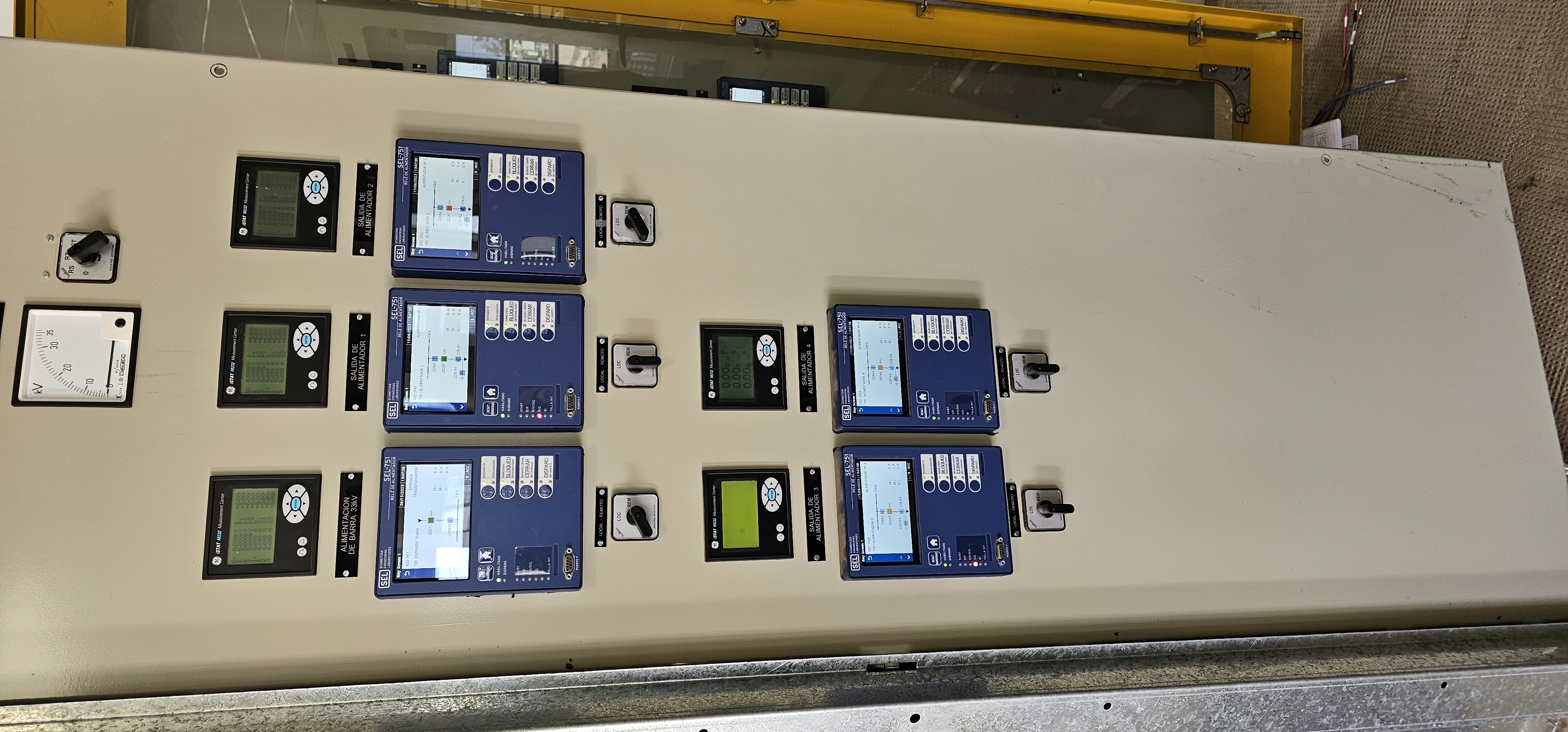

-SEL 421

-SEL 451

-SEL 487

-SEL 487v

-SEL 751

-SEL 2730 (switch)

-SEL 2488(GPS)

-TAPCON 230 EXPERT (Regulador de tensión)

-Alarmeros

-Multimedidores M232

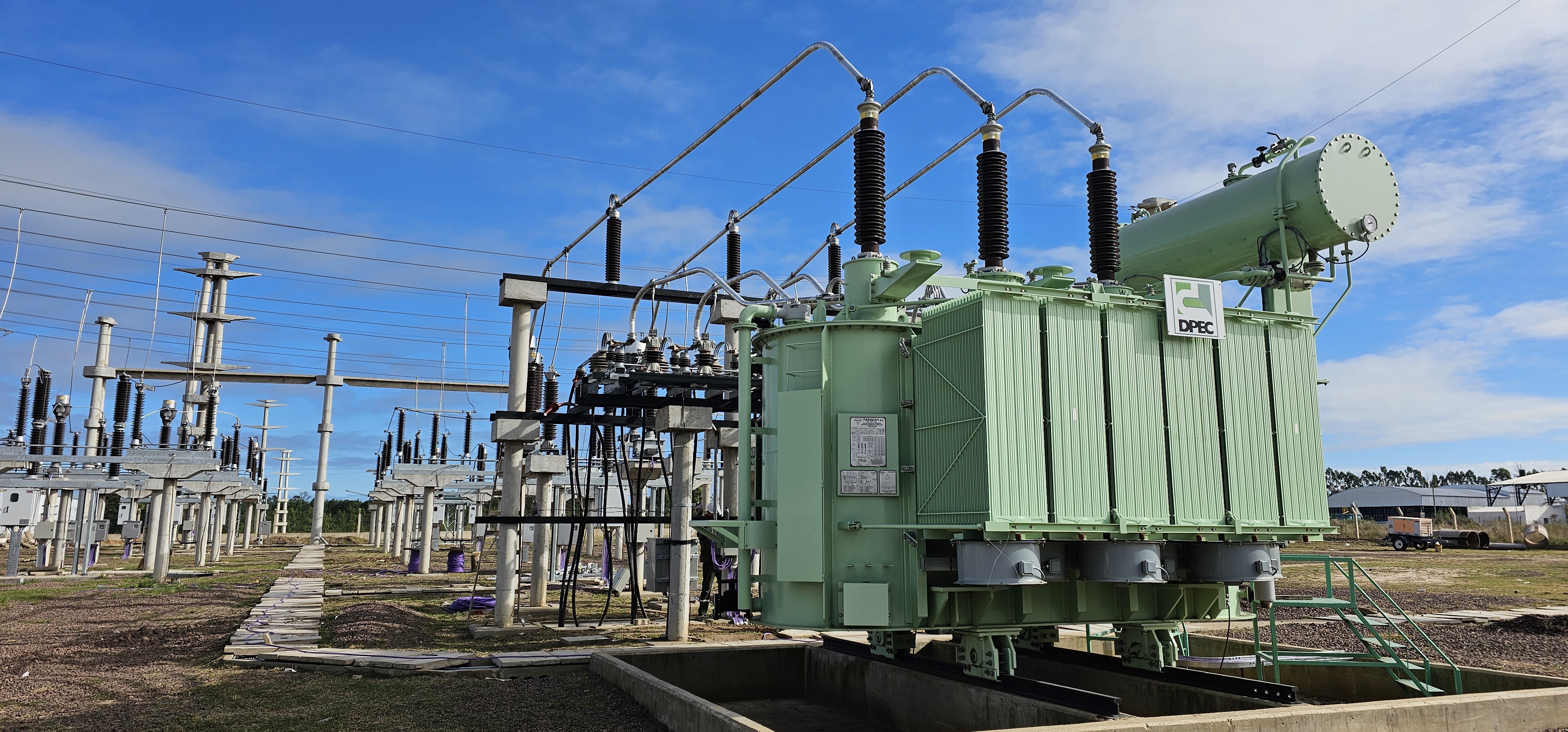

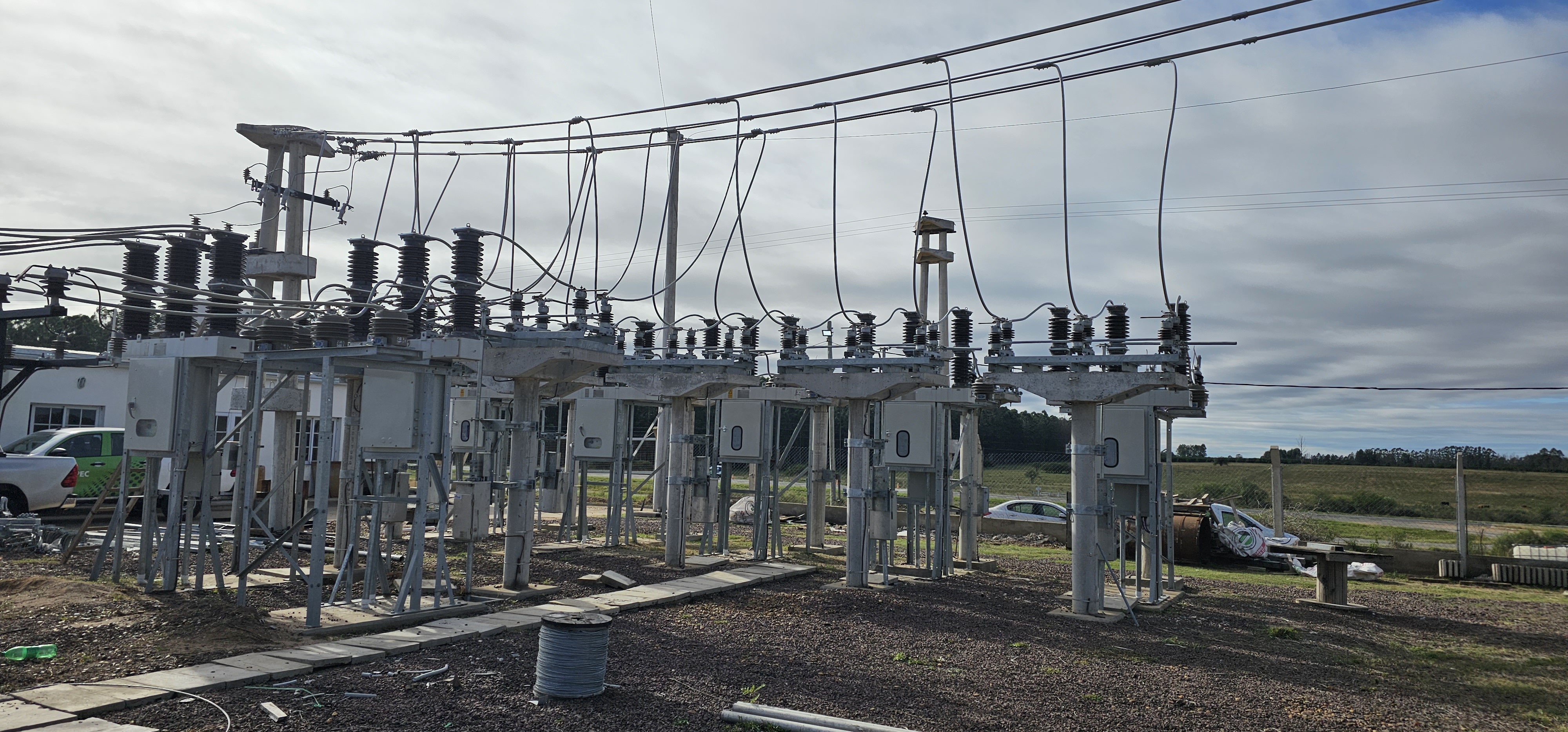

GalerÃa EstaciÃ³n Transformadora MocoretÃ¡
